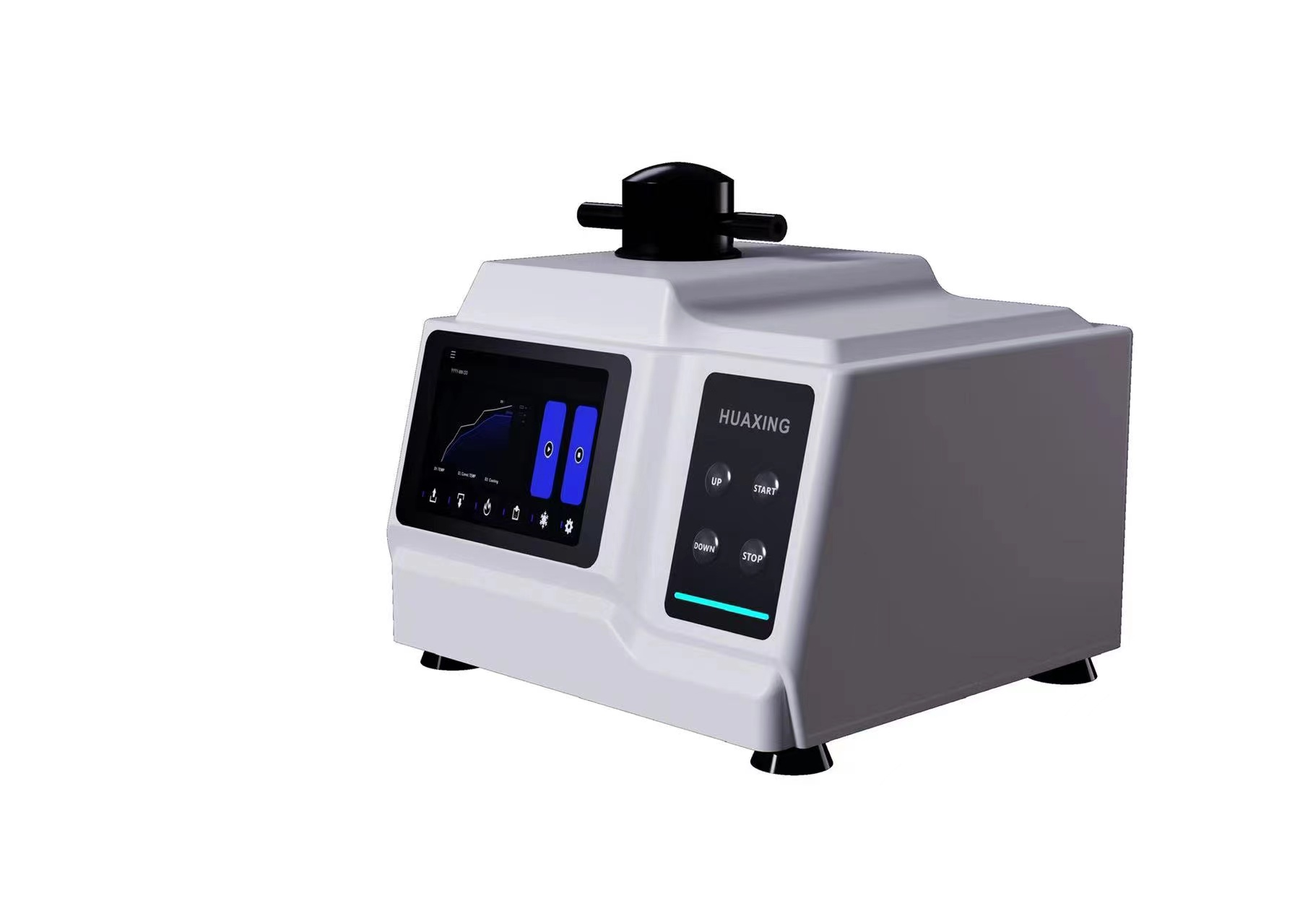

MT-ZXQ-1H金相试样自动镶嵌机
远云网络MT-ZXQ-1H全自动金相试样镶嵌机采用水冷方式，支持Φ22、Φ30、Φ45mm试样压制，自动加温、加压、冷却及取件，适合微小、不规则金相和岩相试样制样。
应用领域
钢铁冶金、机械制造、汽车零部件、焊接质量检测、硬质合金、材料实验室、高校科研及地质岩相分析。
小型金属零件
试样尺寸小，直接手持磨抛不便。通过镶嵌形成规则试样，便于固定、磨抛和显微观察。
MT-ZXQ-1H金相试样自动镶嵌机
远云网络MT-ZXQ-1H全自动金相试样镶嵌机采用水冷方式，支持Φ22、Φ30、Φ45mm试样压制，自动加温、加压、冷却及取件，适合微小、不规则金相和岩相试样制样。
选型提示：Φ22mm、Φ30mm、Φ45mm。请结合试样尺寸、后续磨抛夹具及是否耐热耐压确认规格。
产品特点
功能特点
自动加温、加压，压制成形后自动冷却停机
功能特点
水冷装置有助于缩短制样冷却时间
功能特点
打开上盖后按上升键，试样自动上升取件
功能特点
配置急停开关，便于紧急情况下停止设备
功能特点
增加物理按键，减少油污对触摸操作的影响
功能特点
Φ22、Φ30、Φ45mm三种压制规格可按需求选择
金相试样镶嵌流程
1放置试样
确认观察方向
确认观察方向
2加入镶嵌料
按模具规格加料
按模具规格加料
3设置参数
温度、保压或冷却
温度、保压或冷却
4自动制样
加温、加压成形
加温、加压成形
5水冷处理
按程序完成冷却
按程序完成冷却
6取件磨抛
进入后续制样
进入后续制样
工艺提醒：不同镶嵌材料的温度、保压、冷却和脱模要求不同，实际操作应同时遵循设备说明书与镶嵌材料说明。
适用范围与选型边界
常见适用试样
- 尺寸较小、难以直接握持的金属试样
- 形状不规则、需要统一制样尺寸的试样
- 钢铁、铸铁、铜铝合金、硬质合金等耐热材料
- 需要磨抛和显微组织观察的金相、岩相试样
- 需要改善边缘支撑的截面试样
建议先评估冷镶嵌
- 受热后可能软化、变形或组织变化的试样
- 对压力敏感的薄片、电子元件或脆弱结构
- 需要真空渗透的多孔材料或裂纹试样
- 需要透明镶嵌观察特定位置的试样
- 尺寸超过所选模具允许范围的试样
常见问题
这款设备能否直接完成金相磨抛？
不能。设备负责金相试样镶嵌，主要解决试样固定、尺寸统一和夹持问题；镶嵌后仍需使用金相磨抛设备。
如何选择压制规格或模具？
应提供试样最大尺寸、观察方向及后续夹具直径，同时确认试样是否能够承受热镶嵌温度和加压过程。
热敏或多孔试样可以直接使用吗？
热敏、压力敏感、需要透明观察或真空渗透的试样，应先评估冷镶嵌或真空冷镶嵌方案。
询价时需要提供哪些资料？
建议提供试样材质、最大尺寸、每日制样数量、后续夹具尺寸及计划使用的镶嵌材料。
免责说明：设备外观、结构、参数及配置会随产品升级持续调整，页面内容仅供选型参考，具体规格、配置和交付内容以最新技术资料、客服确认及合同约定为准。
MT-ZXQ-1H金相试样自动镶嵌机技术参数
| 试样压制规格 | Φ22mm、Φ30mm、Φ45mm |
|---|---|
| 输入功率 | 950W |
| 输入电压 | 220V 50Hz |
| 保压时间 | 0-99min |
| 加热温度 | 35-200℃ |
| 冷却方式 | 水冷 |
| 外形尺寸 | 455×475×430mm |
| 净重 | 52kg |
参数说明：资料中未提供冷却水流量、压力值等参数，选型时应以最新技术资料和客服确认内容为准。
免责说明：设备外观、结构、参数及配置会随产品升级持续调整，页面内容仅供选型参考，具体规格、配置和交付内容以最新技术资料、客服确认及合同约定为准。
MT-ZXQ-1H典型使用案例
以下为金相试样镶嵌的典型应用场景，用于帮助判断设备适配方向，不代表特定客户检测结果。
涂层或表面处理层截面
需要观察表层与基体结合位置时，先固定观察方向，再进行镶嵌和后续磨抛。
焊缝与热影响区
切取代表性区域后进行定向镶嵌，使焊缝、熔合线及热影响区便于后续制样。
不规则岩相或硬质材料
确认试样耐热耐压后进行包埋；多孔或需要渗透的试样先评估真空冷镶嵌。
提供试样获取建议：咨询时可发送试样照片、材质、最大尺寸、观察位置和后续夹具直径，以便确认热镶嵌是否适用。
免责说明：设备外观、结构、参数及配置会随产品升级持续调整，案例内容仅用于说明典型应用方向，实际制样效果受试样、镶嵌材料和操作工艺影响，具体以客服确认及实际验证为准。
MT-ZXQ-1H标准配置
| 名称 | 规格 | 数量 | 备注 |
|---|---|---|---|
| 金相试样镶嵌机 | MT-ZXQ-1H | 1台 | — |
| 产品说明书 | — | 1份 | — |
| 产品合格证 | — | 1份 | — |
| 塑料勺 | — | 1只 | — |
| 保险丝 | — | 1个 | — |
| 热电偶 | — | 1根 | — |
| 装箱单 | — | 1份 | — |
| 进水管 | — | 1根 | — |
| 排水管 | — | 1根 | — |
| 管箍 | — | 2个 | — |
常用耗材与备件
| 金相热镶嵌粉 | 根据试样材质、边缘保持及观察需求确认具体类型。 |
|---|---|
| 对应规格模具或缸套 | 按本型号可选压制规格确认，新增或更换前需核对设备适配。 |
| 保险丝、热电偶 | 用于设备维护和温度检测，更换时应核对原部件规格。 |
| 进水管、排水管及管箍 | 水冷型号按说明书连接，具体数量以最新装箱单为准。 |
相关金相制样设备
| 金相切割机 | 截取代表性检测区域，为定向镶嵌准备试样。 |
|---|---|
| 金相磨抛机 | 完成镶嵌样的粗磨、精磨和抛光。 |
| 金相显微镜 | 进行磨抛、腐蚀后的显微组织观察和成像。 |
耗材选型：请提供试样材质、是否需要边缘保持或导电、压制直径及后续观察要求，以便确认镶嵌材料和配件。
免责说明：设备外观、结构、参数、标准配置及配件耗材会随产品升级持续调整，页面内容仅供选型参考，具体配置、数量和交付内容以最新装箱单、客服确认及合同约定为准。
